據傳三星電子代工部門的中長期訂單積壓規模已逼近 50 兆韓元，繼去年插旗特斯拉後，Meta 與 Anthropic 也相繼將客製化 ASIC 訂單轉向三星，更傳出其代工業務最快將在今年第四季轉虧為盈，連英特爾（Intel）也在美國政府的強力補助下急起直追，這場晶圓代工爭霸戰是否將迎來黃金交叉？投資人該留意的風險又是什麼？
三星喊得信心滿滿，但差距是看得到的
就在2026年7月1日剛落幕的「三星先進晶圓代工生態系統」（SAFE）論壇上，代工部門客戶設計支援團隊負責人樸相勳還親自站台喊話，宣布已與一家外界普遍解讀為特斯拉的知名客戶完成2奈米合作開發，而且只花了八個月；三星同時對外重申，2奈米製程將依序推出2nm、2P、2P+、2X共四代衍生節點，2P+預計2027到2028年間量產，1.4奈米則維持2029年的量產目標。這場論壇的調性，怎麼看都是信心滿滿。但把時間軸拉開來看，這份「信心」背後，卻彷彿只是對投資人的信心喊話，為什麼呢？
- 1.4奈米原本喊的是2027年量產，如今延到2029年，等於自己坦承晚了兩年；而台積電同期的節點推進是2026年下半年量產A16（1.6奈米）2028年量產A14、2029年接著推A13與A12——換算下來，三星2029年才要量產的1.4奈米，屆時台積電已經在更先進的節點上又前進了兩三步。
- 良率面的差距同樣具體：三星2奈米製程良率從最初的20%到30%起步，內部設定的目標是半年內追到60%到70%，而台積電2奈米良率已經穩定站上60%到70%並量產中。
這也是為什麼高通這類大客戶，即便一度傳出要把2奈米訂單交給三星，最後仍可能因為良率與穩定性疑慮，重新把訂單轉回台積電。
從市占率角度看，三星目前晶圓代工的全球市占約7%，跟台積電72%的絕對優勢差距懸殊，代工部門更是從2022年就開始連年虧損，內部訂下的目標是2027年前轉虧為盈、市占率衝上20%。資本支出這塊則有一個更根本的問題：三星官方近幾季的財報新聞稿，其實已經不再公布晶圓代工與記憶體個別的資本支出金額，連兩大業務合併的裝置解決方案（DS）事業群總額，最近兩季也不再揭露，只剩下營收與獲利數字，加上文字描述資金投向哪個方向。
也就是說，市場上流傳的「三星2026年半導體資本支出超過700億美元」、「晶圓代工資本支出砍半」這類具體數字，全部都是韓媒引述產業消息人士、或分析機構根據稼動率與財報損益反推的估算值，沒有一個是三星官方認證的數字，可信度必須打上問號。可以確定的是，三星這波資本支出成長的主力是記憶體（尤其HBM與伺服器DRAM，受惠這波記憶體超級循環），晶圓代工這塊過去兩年反覆傳出縮減消息，官方口徑則是把資源集中在強化2奈米，而不是大砍投資。
三星拿到了哪些單？先把消息盤點清楚
根據韓媒報導，Meta正在與三星代工部門洽談規模超過10兆韓元的次世代ASIC設計與生產合作。Meta自研的AI加速器MTIA前兩代都是由台積電代工，但從今年發布的第三代開始，三星已被鎖定為核心製造夥伴，計畫採用其最先進的2奈米製程，生產規模達到數十萬片晶圓等級。
同時，Anthropic據報也正評估採用三星2奈米製程開發定製ASIC，這被視為降低對輝達GPU與Google TPU依賴、推進「AI基礎設施自主化」戰略的一步。值得留意的是，三星今年5月已經參與Anthropic規模650億美元的H輪融資，雙方的戰略合作關係其實早有鋪陳，這次的代工洽談與其說是突然的轉單，更像是資本綁定之後的自然延伸。
除此之外，Google傳出正與三星討論代工預計2028年推出的下一代Axion晶片，並考慮率先採用三星2奈米製程生產第10代TPU的部分核心元件；若成真，這將是Google首次把訂單從台積電手中轉移出去。超微則計畫從2028年開始，由三星代工部分CPU；特斯拉的AI6晶片已經確認將在三星德州泰勒廠生產；比亞迪也傳出正在洽談未來幾代自動駕駛晶片的代工。三星為了消化這些訂單，甚至考慮在德州新建第二座工廠擴產。
不過要提醒一點，三星電子官方目前對這些合作案的說法是「尚無定案」，這些多屬意向洽談與策略布局階段，離真正大規模量產投片，還有一段路要走。
三星靠什麼獲得企業青睞？一站式服務優勢！
全球具備量產尖端晶片能力的晶圓代工廠，其實只有台積電、三星與英特爾三家。台積電已從輝達、蘋果、超微、博通、Marvell、聯發科等公司手中拿下大部分先進晶片訂單，剩餘產能寥寥無幾，短時間內產能依舊追不上需求，也讓三星抓到了機會，此外，三星手上有一張台積電給不出來的牌。Meta、Anthropic這類網路巨頭，雖然懂得設計AI演算法，卻不像高通、聯發科那樣擁有幾十年的「硬體晶片實體設計」（Physical Design）經驗。三星除了晶圓代工，還有自己的System LSI晶片設計部門，加上記憶體部門能直接供應關鍵的HBM，等於能提供「幫你設計、幫你生產、連HBM跟先進封裝一併包辦」的一站式（Turnkey）服務。這對急著把晶片落地、卻缺乏硬體整合經驗的Meta跟Anthropic來說，吸引力遠不只是「有產能能立刻排上」這麼簡單，這也是為什麼Meta會直接跟三星System LSI部門建立聯合設計機制，從架構設計初期就深度介入合作，彌補自己工程團隊的產能缺口。再加上ASIC對良率的容忍度本來就比GPU寬鬆，三星「一站式服務＋堪用良率」的組合，就足以成為企業分散風險的合理選擇。

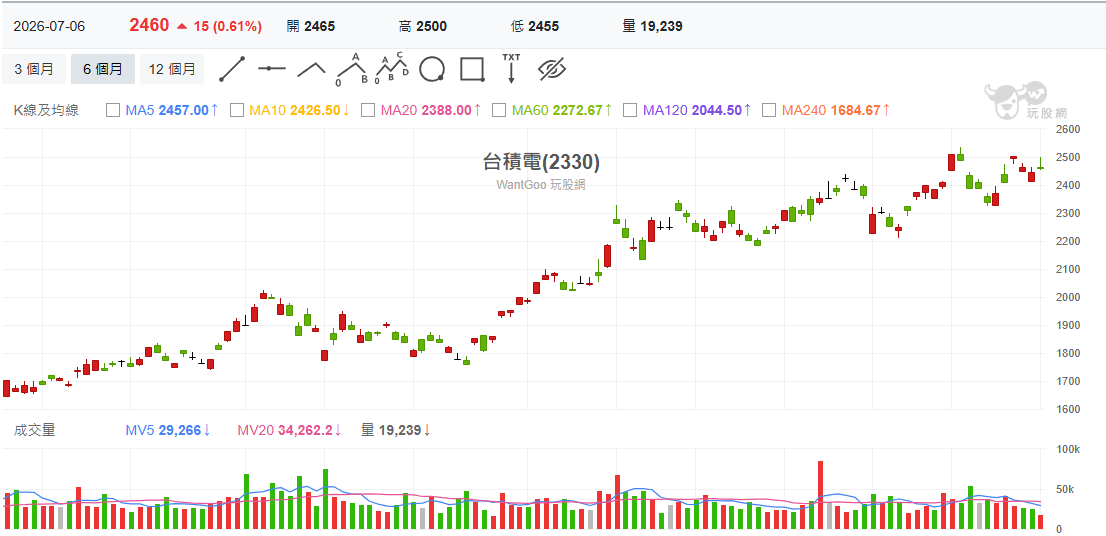

台積電（2330）美國擴廠中，但工程進度成為拖油瓶！

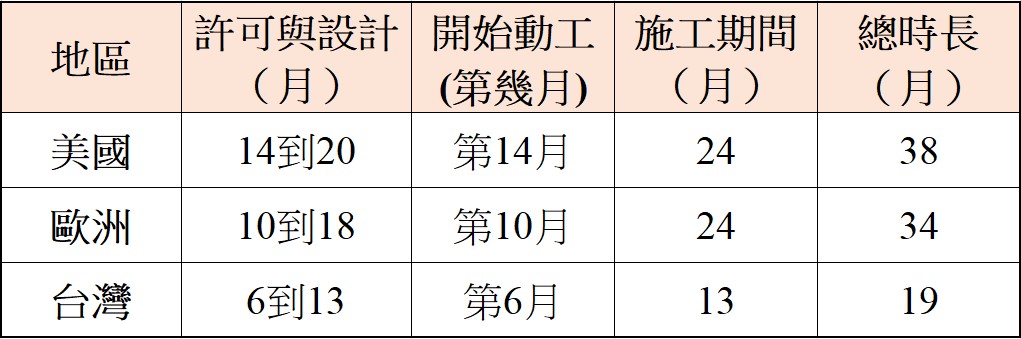

正因為答應了在美國擴廠，台積電整體產能的擴增速度，其實反而不如過去單純只在台灣擴產時那麼快——真正卡住美國擴產進度的，是水資源供應、州政府環保與用電法規、工程師簽證延誤、當地勞工短缺這四項結構性瓶頸。建廠效率的落差也有數據佐證：國際工程顧問公司Exyte的研究把建廠拆成「許可與設計」跟「施工」兩個階段來看，數字更清楚。
可以看到台灣許可與設計流程較短，動工時間點也最早，施工期間也最短，三個環節疊加起來，總時長才會拉出美國兩倍的差距。此外，成本方面台積電美國建廠的純設施成本約是台灣同類工廠的4到5倍，這也反映在報價上，超微執行長蘇姿丰去年已公開證實，亞利桑那廠出貨的晶片成本比台灣生產高出5%到20%，等於是把較高的建廠成本部分轉嫁給客戶，但美國廠本身的毛利率依然比台灣低了一大段。
一條龍戰略成三星突圍關鍵，仍難撼動台積電龍頭地位
市場瘋傳三星晶圓代工手握 50 兆韓元（約新台幣 1.18 兆元）的中長期積壓訂單，並可望在今年第四季扭虧為盈，確實是近年最亮眼的成績。然而，這筆跨越數年陸續消化的總金額，拿來對比台積電的營收規模，其實不到台積電單一年營收（約 3.81 兆元）的三分之一，甚至連台積電單一「半年營收」的一半都不到，兩者在產能吞吐量與市占率（72% vs 7%）上依然有著巨大差距。
不過，這並不代表 Google TPU 與 Meta MTIA 等大廠轉向三星只是單純的「分流」。在特定商業情境下，三星確實靠著台積電給不出的「一站式（Turnkey）服務」打中了客戶痛點。這些網路巨頭急著讓 AI 晶片落地，卻缺乏幾十年的硬體實體設計經驗，三星同時坐擁晶片設計（System LSI）與記憶體部門（自產 HBM），能提供從共同設計、晶圓製造、HBM 供應到先進封裝的一條龍全包服務。加上客製化 ASIC 結構較簡單，對良率容忍度比通用 GPU 寬鬆，三星「全包服務 ＋ 堪用良率」的組合便成為完美的替代方案。三星靠著獨特的商業戰略贏得了插旗機會，但要實質撼動台積電的晶圓代工霸權，未來的路依然漫長。
本文內容僅供參考，無任何買賣建議，投資人應謹慎評估，風險自負。
